Một Số Phương Pháp Thiết Kế Hệ Thống Sử Dụng RTOS

1. Giới thiệu chung về RTOS

RTOS (Real-Time Operating System) là một hệ điều hành thời gian thực được thiết kế để xử lý các tác vụ trong một khoảng thời gian xác định, đảm bảo sự phản hồi kịp thời cho các sự kiện xảy ra trong hệ thống nhúng. Việc sử dụng RTOS giúp đơn giản hóa quản lý đa nhiệm, xử lý ngắt, đồng bộ dữ liệu, và lập lịch tác vụ.

Đối với một hệ thống nhúng phức tạp, thiết kế dựa trên RTOS không chỉ giúp tăng khả năng phản hồi mà còn hỗ trợ việc mở rộng, bảo trì và tối ưu hóa hiệu năng hệ thống.

2. Các Phương Pháp Thiết Kế Hệ Thống Sử Dụng RTOS

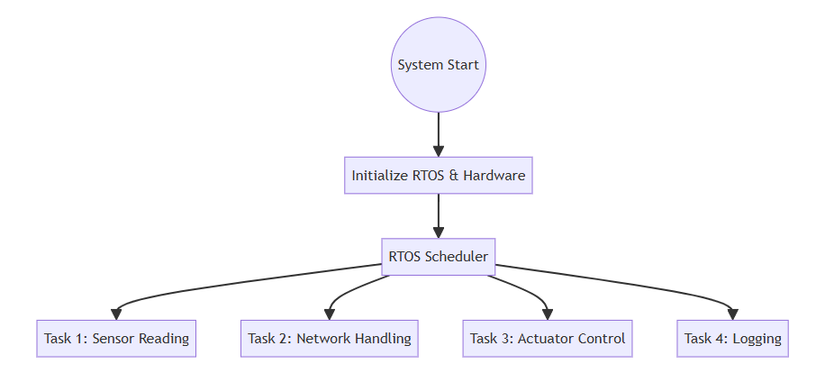

2.1. Thiết kế hướng nhiệm vụ (Task-Oriented Design)

Phương pháp này chia hệ thống thành các tác vụ (tasks) độc lập. Mỗi tác vụ sẽ phụ trách một chức năng riêng như:

Giao tiếp UART
Đọc cảm biến
Giao tiếp mạng
Điều khiển actuator
Giao diện người dùng (UI)

Ưu điểm:

Mã nguồn dễ tổ chức
Mỗi phần được cách ly và dễ kiểm thử
Tận dụng tốt khả năng lập lịch của RTOS

Nhược điểm:

Dễ dẫn đến tranh chấp tài nguyên nếu không kiểm soát tốt (mutex, semaphore)
Nếu có quá nhiều task nhỏ, hệ thống dễ bị phân mảnh thời gian CPU

2.2. Thiết kế hướng sự kiện (Event-Driven Design)

Ở đây, thay vì chia theo tác vụ độc lập, hệ thống được tổ chức để phản ứng theo các sự kiện cụ thể (tín hiệu từ cảm biến, dữ liệu từ mạng, timeout,...). Các task có thể chờ đợi trên các hàng đợi (Queue), thông báo (Notification), semaphore hoặc event group.

Ưu điểm:

Tối ưu thời gian CPU
Dễ dàng kiểm soát thứ tự xử lý các tình huống cụ thể

Nhược điểm:

Cần kỹ thuật tốt để tránh rối logic xử lý sự kiện
Phức tạp khi các sự kiện cần phối hợp nhiều tài nguyên

2.3. Thiết kế sử dụng FSM (Finite State Machine)

FSM (Máy trạng thái hữu hạn) dùng cho các ứng dụng có chu kỳ hoạt động lặp đi lặp lại và trạng thái rõ ràng như: trạng thái kết nối, trạng thái hoạt động, trạng thái lỗi…

Ví dụ:

Kết nối Wi-Fi: Disconnected → Connecting → Connected → Error
Điều khiển động cơ: Idle → Running → Fault → Recovery

FSM thường được kết hợp với task hoặc event để tăng khả năng kiểm soát luồng xử lý.

2.4. Thiết kế sử dụng Layer Abstraction (Lớp trừu tượng hóa)

Thiết kế phần mềm theo lớp giúp phân chia rõ ràng:

Lớp ứng dụng (Application Layer): Quyết định logic hệ thống
Lớp xử lý trung gian (Middleware): Giao tiếp qua giao thức (MQTT, Modbus…)
Lớp driver: Điều khiển phần cứng

Thiết kế theo lớp tăng khả năng tái sử dụng và dễ bảo trì.

2.5. Thiết kế hybrid (lai)

Kết hợp các phương pháp trên tùy thuộc vào yêu cầu hệ thống:

Nhiệm vụ định kỳ như đọc cảm biến: Task định kỳ
Giao tiếp UART: Event-driven + FIFO buffer
Giao tiếp mạng: FSM kết hợp với event

3. Các Thành Phần Quan Trọng Khi Thiết Kế Trên RTOS

Thành phần	Chức năng
Task	Thực thi chức năng chính
Queue	Trao đổi dữ liệu giữa task
Semaphore	Đồng bộ và khóa tài nguyên
Event Group	Phản ứng theo nhóm sự kiện
Timer	Kích hoạt hành động định kỳ hoặc delay
ISR (Interrupt Service Routine)	Phản hồi nhanh từ phần cứng

4. Các Chiến Lược Tối Ưu Luồng Xử Lý Hệ Thống

4.1. Ưu tiên hợp lý cho Task

Phân loại task thành:

High Priority: Xử lý thời gian thực (ngắt, lấy mẫu ADC…)
Medium Priority: Giao tiếp UART, xử lý dữ liệu
Low Priority: Ghi log, hiển thị

Quy tắc: Task có thời gian xử lý ngắn và cần phản ứng nhanh nên có ưu tiên cao.

4.2. Sử dụng Task Notification thay vì Queue nếu có thể

xTaskNotify() nhanh hơn và tiêu tốn ít tài nguyên hơn xQueueSend(), phù hợp cho trao đổi dữ liệu nhỏ hoặc tín hiệu.

4.3. Hạn chế block trong callback và ISR

Trong ISR hoặc callback timer, không nên gọi hàm blocking hoặc delay. Thay vào đó, nên gửi tín hiệu cho một task có độ ưu tiên phù hợp.

void vTimerCallback(TimerHandle_t xTimer)
{
    // Không xử lý chậm ở đây
    xTaskNotifyFromISR(xHandlerTask, 0, eNoAction, NULL);
}

4.4. Tránh tạo quá nhiều Task

Hệ thống nên có số lượng task vừa đủ. Nếu một nhóm task cùng độ ưu tiên, hoạt động không song song, có thể gộp thành một task duy nhất + FSM.

4.5. Sử dụng Tickless Idle nếu hệ thống thường xuyên rảnh

Tickless Idle là kỹ thuật tắt timer hệ thống khi không có task sẵn sàng, giúp tiết kiệm điện năng trên thiết bị IoT hoặc thiết bị dùng pin.

4.6. Dùng DMA (Direct Memory Access)

Thay vì xử lý dữ liệu trong CPU, dùng DMA để tự động truyền nhận dữ liệu, giúp giảm tải CPU đáng kể, đặc biệt với giao tiếp UART, SPI, ADC, DAC…

4.7. Tối ưu phân phối tài nguyên: Heap và Stack

Sử dụng uxTaskGetStackHighWaterMark() để kiểm tra mức stack sử dụng
Dùng heap_4 hoặc heap_5 để quản lý bộ nhớ tốt hơn trên hệ thống phức tạp
Tránh cấp phát bộ nhớ động quá nhiều trong runtime

4.8. Kiểm soát ngắt:

Không xử lý logic phức tạp trong ISR
ISR nên “gửi tín hiệu” cho task thay vì thực thi logic
Ngắt nên được ưu tiên hợp lý và không lặp lại thường xuyên nếu không cần

4.9. Monitor và profiling hệ thống

Sử dụng vTaskGetRunTimeStats() hoặc tích hợp công cụ như:

FreeRTOS+Trace
Percepio Tracealyzer
Segger SystemView

Để xác định bottleneck, thời gian CPU sử dụng và các vấn đề tiềm ẩn.

5. Kết luận

Thiết kế hệ thống sử dụng RTOS là một công việc đòi hỏi sự cân bằng giữa tính modular, khả năng mở rộng, và hiệu năng thực thi. Việc lựa chọn phương pháp thiết kế (task-based, event-driven, FSM…) tùy thuộc vào đặc điểm và yêu cầu hệ thống. Để hệ thống hoạt động hiệu quả, người thiết kế cần có các chiến lược tối ưu luồng xử lý như: thiết kế task hợp lý, tránh block, sử dụng DMA, phân tích luồng hoạt động để loại bỏ nút thắt.

Bằng cách áp dụng các phương pháp thiết kế và tối ưu như trên, bạn có thể xây dựng một hệ thống nhúng mạnh mẽ, đáng tin cậy, tiết kiệm tài nguyên và đáp ứng tốt yêu cầu thời gian thực.
